A continuación, mostramos las características técnicas de los platos DUCHSTONE

PESO DEL PLATO

En base a un plato de 2 cm de grosor: peso aproximado de 40 kg/m².

En base a un plato de 3 cm de grosor: peso aproximado de 55 kg/m².

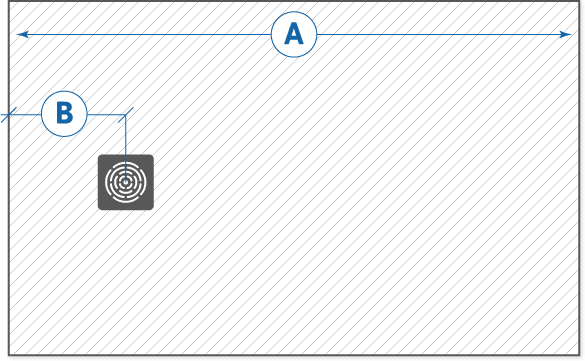

COLOCACIÓN DEL DESAGÜE

Una de las ventajas de nuestros platos es que se pueden fabricar en cualquier tamaño. Para colocar el desagüe dentro de cada uno de los diferentes tamaños debemos tener en cuenta la siguiente tabla.

COLOCACIÓN DEL DESAGÜE
< 120 cm
30 cm
121 cm - 149 cm
40 cm
150 cm - 199 cm
50 cm
> 200 cm

CARACTERÍSTICAS TÉCNICAS DE LAS CAÍDAS

En estas ilustraciones se pueden apreciar los desniveles de los platos fabricados por DUCHSTONE.

Los platos DUCHSTONE tienen la caída más reducida posible para su propia comodidad. Dependiendo del tamaño del plato, la colocación del desagüe u otras características especiales podrían quedar pequeños restos de agua al finalizar su uso.

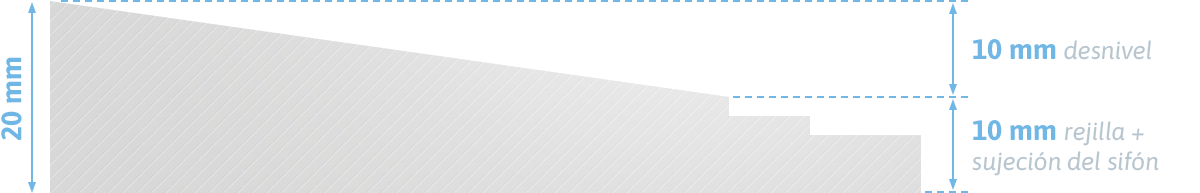

Platos 2 cm

  • Estriado.
  • Rejilla normal cuadrada.
Platos 2 cm

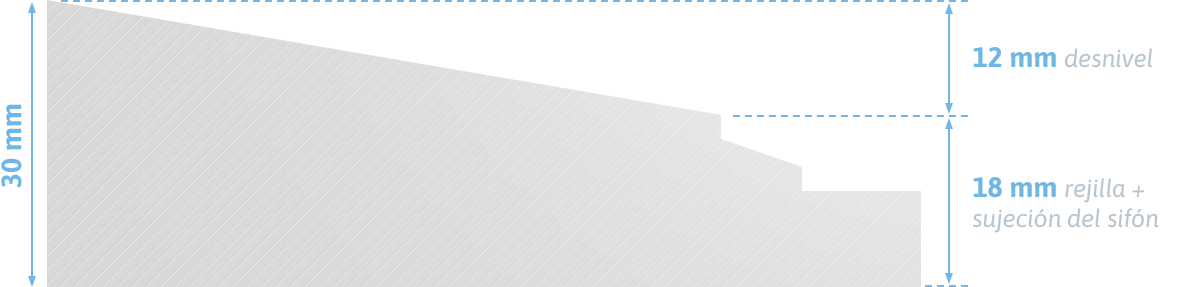

Platos 3 cm

  • Estriado.
  • Rejilla alargada vertical u horizontal.
Platos 3 cm

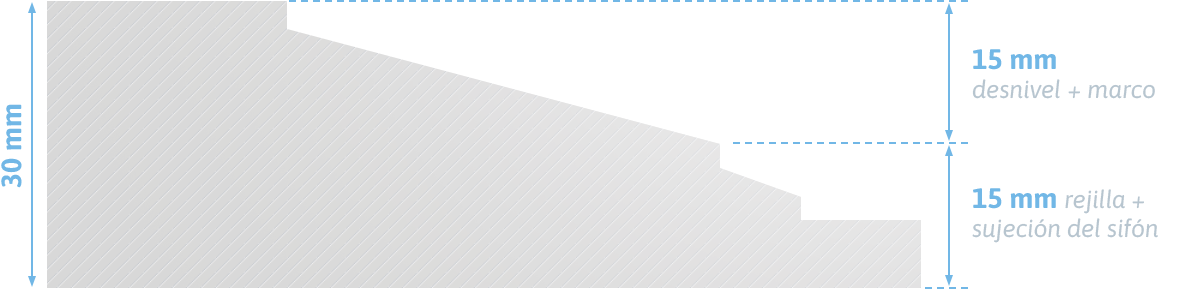

Platos 3 cm + marco

  • Estriado.
  • Rejilla alargada horizontal.
  • Marco de 3 mm de altura.
Platos 3 cm + marco

CARACTERÍSTICAS TÉCNICAS DE LOS PLATOS

Densidad
2,45 - 2,70 Kg / dm³
EN-14617/1
Absorción de agua
< 0,35 %w / w
EN-14617/1
Resistencia a la flexión
> 10 MPa
EN-14617/2
Resistencia a la compresión
> 70 MPa
EN-14617/15
Resistencia a la abrasión
250 - 261 mm³
EN-14617/4
Coeficiente de dilatación térmica
12 - 16 x 10-6 ºC-1
EN-14617/11
Reacción al fuego
A2 fl - S1
EN-13501/1
Propagación de la llama
Clase 1
BS476 part7

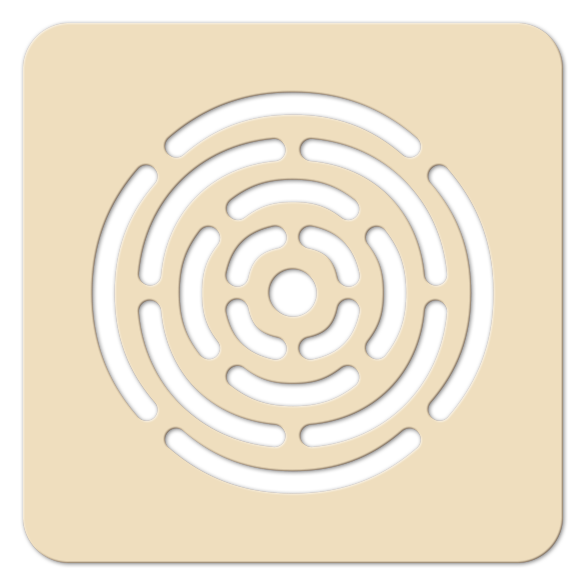

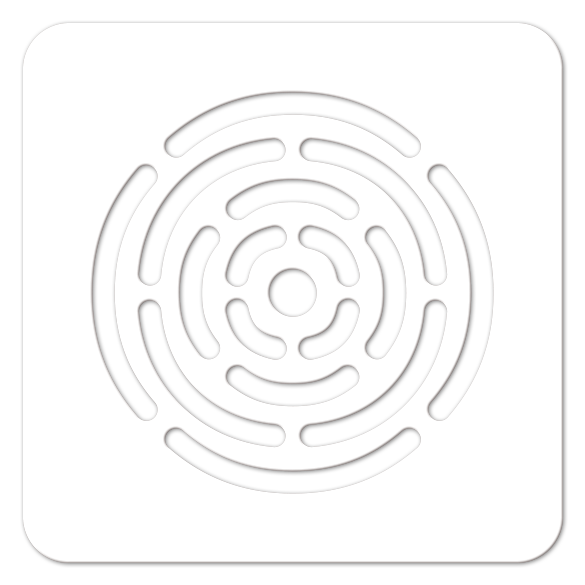

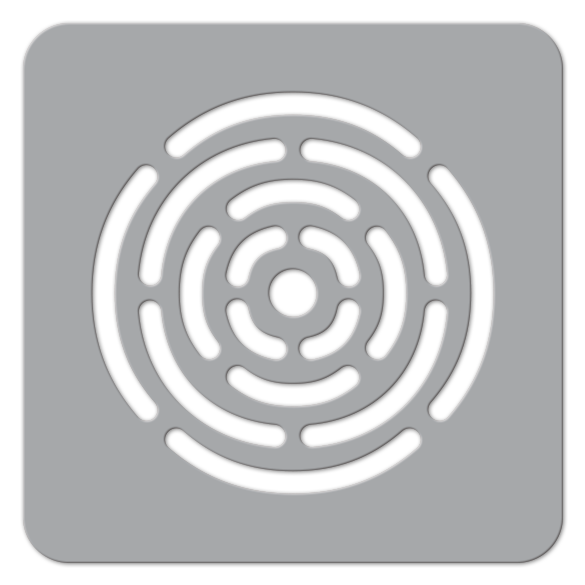

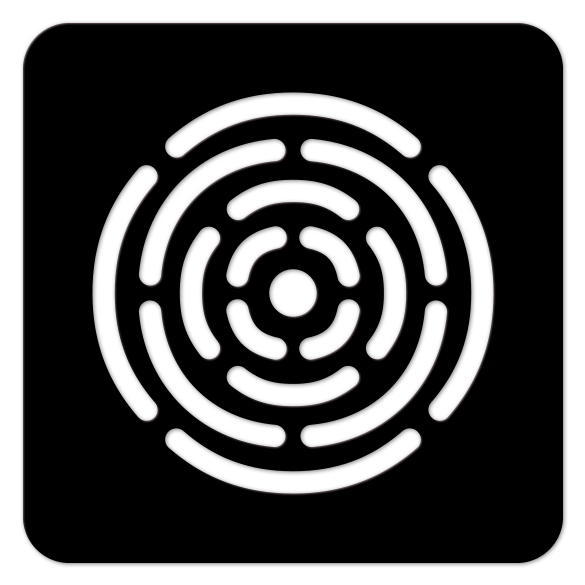

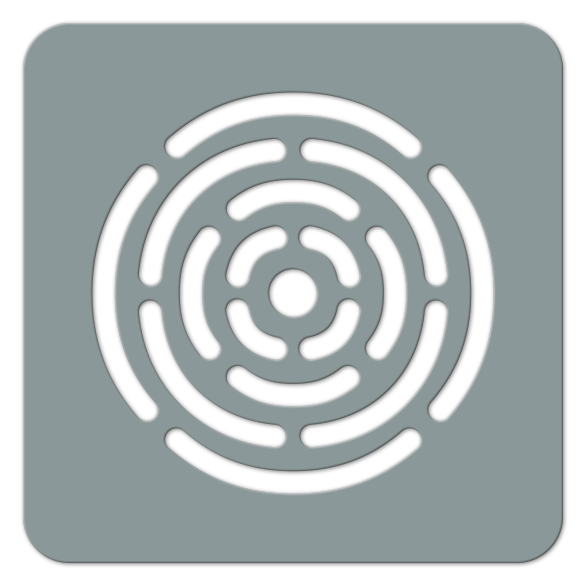

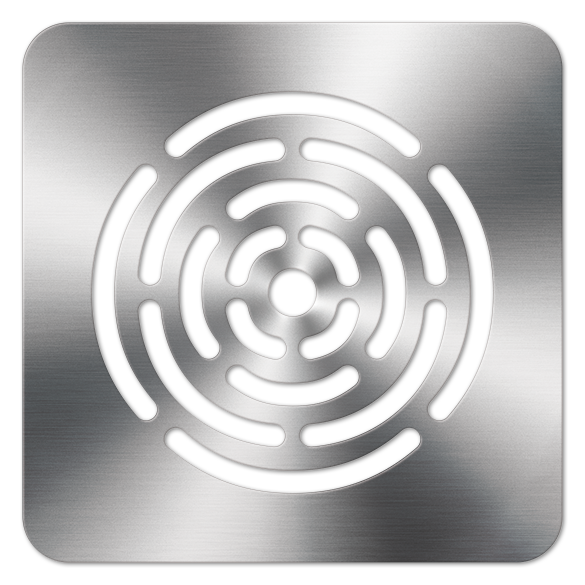

CARACTERÍSTICAS TÉCNICAS DE LAS REJILLAS

  • Dimensiones:
    • Cuadrada:130 x 130 r15 x 1,5 mm de grosor.
      Evacuación: 31 cm².
    • Rectangular: 300 x 130 r15 x 1,5 mm de grosor.
      400 x 130 r15 x 1,5 mm de grosor.
      500 x 130 r15 x 1,5 mm de grosor.
      Evacuación: 108 cm².
  • Realizadas en acero inoxidable AISI 304 acabado pulido brillo espejo.
  • Fabricadas mediante troquel propio.
  • Perforaciones realizadas mediante troquel.
  • Grabado DUCHSTONE mediante troquel.

CARACTERÍSTICAS TÉCNICAS DE LOS SIFONES

Sifón viega tempoplex 80

  • Altura total de instalación 80 mm.
  • Montaje sencillo con brida de acero inoxidable y tres tornillos de acero inoxidable.
  • Junta doble por debajo y por encima del plato de ducha.
  • Inclinación suficiente gracias a la posición alta del codo de evacuación.
  • Firme asiento de la rejilla el rebaje del plato de ducha.
  • Sifón extraíble desde arriba.
  • Salida vertical disponible.
  • Filtro recojepelos incluido.
  • Caudal de evacuación: 0,64 l/s.

Sifón viega tempoplex 60

  • Altura total de instalación 60 mm.
  • Montaje sencillo con brida de acero inoxidable y tres tornillos de acero inoxidable.
  • Junta doble por debajo y por encima del plato de ducha.
  • Inclinación suficiente gracias a la posición alta del codo de evacuación.
  • Firme asiento de la rejilla el rebaje del plato de ducha.
  • Sifón extraíble desde arriba.
  • Salida vertical disponible.
  • Filtro recojepelos incluido.
  • Caudal de evacuación: 0,55 l/s.
